Máquina Perfiladeira de tubo de aço do Contruction HG50 tubulação máquina-rolo

  • Máquina Perfiladeira de tubo de aço do Contruction HG50 tubulação máquina-rolo
  • Máquina Perfiladeira de tubo de aço do Contruction HG50 tubulação máquina-rolo
  • Máquina Perfiladeira de tubo de aço do Contruction HG50 tubulação máquina-rolo
  • Máquina Perfiladeira de tubo de aço do Contruction HG50 tubulação máquina-rolo

Máquina Perfiladeira de tubo de aço do Contruction HG50 tubulação máquina-rolo

    Tipo de pagamento: L/C,T/T,D/P,Western Union,D/A
    Terms of Trade: FOB
    Quantidade de pedido mínimo: 1 Set/Sets
    Tempo de entrega: 60 dias
    Pacote: embalagem nude
    produtividade: 90m/min
    marca: Zhongtuo
    transporte: Ocean,Land,Air
    Lugar de origem: China
    Habilidade da fonte: 30 sets/month
    Certificados : CE\ISO9001

Descrição do produto

Máquina Perfiladeira de tubo de aço do Contruction HG50 tubulação máquina-rolo

Especificação da máquina de tubo de aço HG50:

1. tubo de diâmetro: Ø10 – Ø60mm
Espessura do tubo: 0.5-3.0mm
2. quadrado tubo: 10X10mm-60X60mm
Tubo retangular: 20X40mm – 40X60mm
Espessura do tubo: 0.5-3.0 mm
3. tubulação comprimento: 6-12m
4. comprimento tolerância: 0-6 mm
b) SteelTape especificação
1. material: Aço de baixo carbono (σb≤500Mpa, σs≤235Mpa)
2. fita aço: Diâmetro interno: Φ470-Φ510mm
Diâmetro exterior: Φmax = 1500mm
Tira de aço largura: 40mm - 240mm
Tira de aço espessura: 0.8 mm-3.0 mm
O peso máximo: 2,0 toneladas

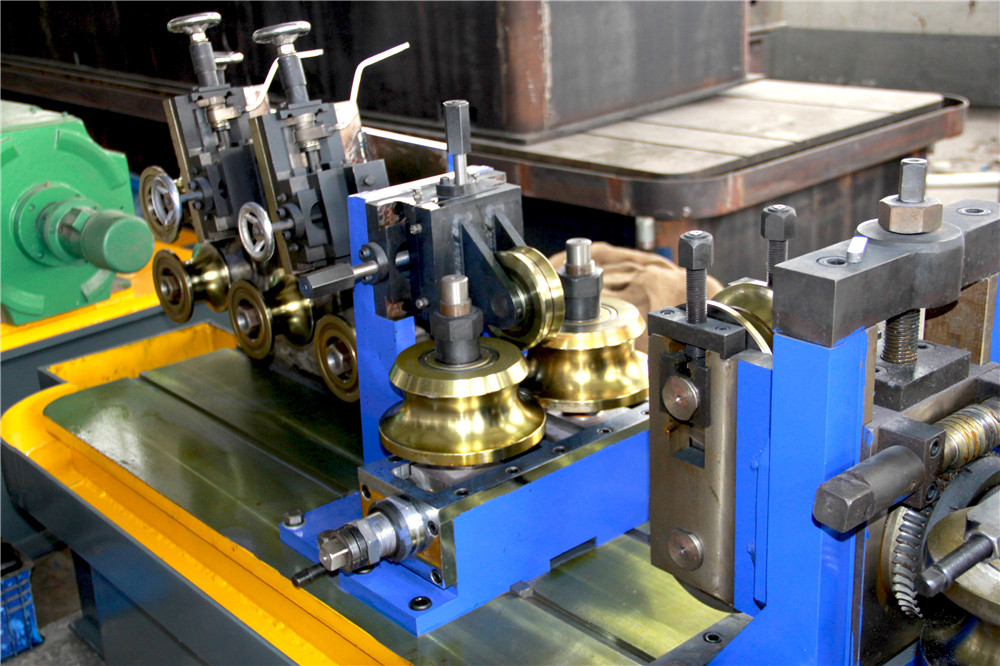

welded pipe machine

Tubulação que faz a máquina

c) electricidade
1. dinâmico poder: AC380V±10%, 3phases, 50Hz±1.0%
2. controle de potência: AC220V±10%, uma fase, 50 Hz ± 1,0%
d) elétrico capacidade instalada: appro. 250KW
e) a água de refrigeração
1. reservatório para equipamentos de alta-frequência: 15 m ³, um jogo
2. o reservatório de água refrigerando de circulação: 15 m ³, um jogo
f) ar comprimido
1. pressão: 0.4 MPa
2. fluxo: 0.8m3/h
g) capacidade de produção
Produção anual: 25000 toneladas, de acordo com as horas de trabalho de days.daily de trabalho anual e os produtos.
h) linha velocidade: 30-90 m/min
Maquiagem IV. equipamentos e principais parâmetros de unidade:
1. double-chefe da ONU-coiler
1.1. briefing: Tipo rotativo para alterar facilmente, bobinas com um freio pneumático
1.2. parâmetros:
-Largura da bobina: max.240mm
-Bobina OD: máx. Ø1500mm
-Bobina ID: Ø 470-Ø 510mm
-Peso da bobina: máx. 2,0 toneladas
1.3. expansão do mandril por pneumático
1.4. rotação de posição de mandril deve ser manual


Formação & dimensionamento seção

4.1 formando a caixa de engrenagens do moinho, junção universal


4.1.1 nivelador de entrada moinho por cinco-rolo passiva nivelamento, um par de envio de rolo, dois pares de rolo vertical


4.1.2 Forming moinho consiste em:
-Carrinho conduzido: 7 jogos (Horizontal)
-Eixo conduzido carrinho: Ø60mm
-Material do eixo: 40Cr
-Lado do rolo carrinho: sets(Vertical) 8
-Eixo de suporte de rolo lado: Ø40mm
-Material do eixo: 40Cr
-Engrenagem caixa & junção universal: 7 jogos
-Material da caixa de engrenagens: aço molde
-Material da engrenagem: 20CrMnTi
-Motor principal: 55kW modelo: Z4-200-31 1 jogo
-Redactor principal: ZLY224 1 jogo


4.2 dimensionamento moinho caixa de engrenagens, junção universal
4.2.1 dimensionamento moinho consistem em:
-Carrinho conduzido: 5 jogos (Horizontal)
-Eixo conduzido carrinho: Ø60mm
-Material do eixo: 40Cr
-Lado do rolo carrinho: sets(Vertical) 5
-Eixo de suporte de rolo lado: Ø40mm
-Material do eixo: 40Cr
-Engrenagem caixa & junção universal: 5 jogos
-Material da caixa de engrenagens: aço molde
-Material da engrenagem: 20CrMnTi
-Motor principal: 55kW modelo: Z4-200-31 1 jogo
-Redactor principal: ZLY224 1 jogo
-2 conjuntos de único cabeça do Turk, com 4 rolos * 2sets
-Velocidade um teste do rolo com cilindro de ar para CNC voando viu


welded pipe machine04


A imagem a seguir é o material do molde HG50 soldada tubo máquina.

welded pipe machine09




Zhongtuo Roll Forming Machinery Co., ltd




Cangzhou ZHONGTUO rolo formando máquinas é um profissional fabricante e exportador que se preocupa com o design, desenvolvimento e produção de máquinas de prensagem a frio. A empresa coopera com várias fábricas de produção e empresas associadas.

Engenheiros e técnicos são ricos em experiência de projeto, desenvolvimento e fabricação de máquinas. Nós prestamos muita atenção à nova tendência de tecnologias. Todos os produtos estão em conformidade com os padrões internacionais de qualidade e são muito apreciados nos mercados em todo o mundo.
